搞工程模拟的人都知道，建模型容易，但想让这个模型既精准又能稳定计算，其实最难的是“网格划分”这一步。尤其是在使用FLAC3D这样的数值模拟工具时，网格结构就是一切计算的基础。划得不好，不光影响运行速度，还可能让整个仿真白做。问题是很多人以为只要把网格拉出来就行，结果到模拟阶段一堆报错或分析结果偏差巨大，说到底还是对网格的理解不够。围绕“FLAC3D 网格如何划分 如何控制网格密度和质量”这个核心话题，接下来我们从网格生成的路径讲起，再深挖网格密度和质量这两个关键参数，最后再补上一节非常容易被忽视但对仿真效果至关重要的内容，确保你不仅能划出网格，更能让网格“好用”。

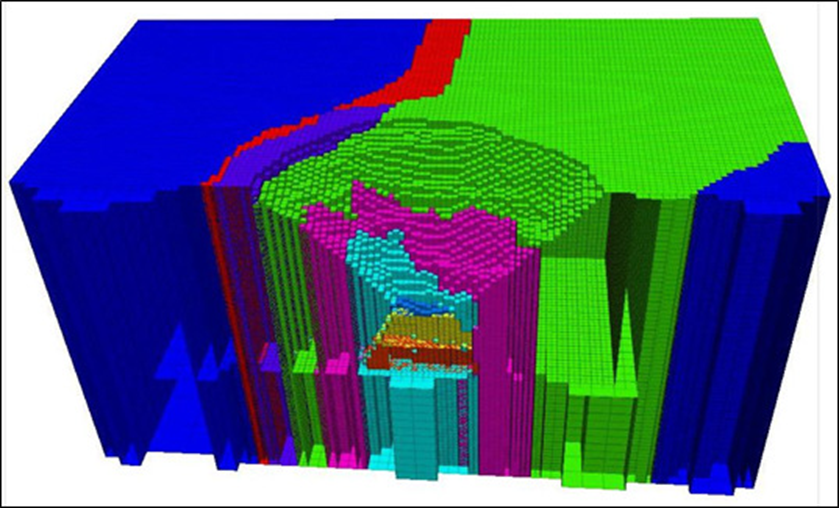

一、FLAC3D 网格如何划分
在FLAC3D中划网格，不像传统建模软件那样靠鼠标点点画一画，它更偏向逻辑建构和命令驱动。这也正是它专业的地方，你得先明白区域结构、划分方式和可控命令，才能真正把网格划得合理、精细又高效。
1、网格划分的基本方式有两种。FLAC3D主要通过命令方式生成网格，也就是用zone generate一类的命令来自动生成结构网格。常见的几何体形状有brick（砖块体）、cylinder（圆柱体）、sphere（球体）等，可以通过参数设置体积大小和方向坐标。如果是复杂结构，还可以结合block结构，用block define手动划分体块，再配合zone generate from-blocks完成区域填充。
2、模型区域划分决定网格分布。一个常见误区是直接在整体模型上统一划分网格，结果某些小区域密度太粗，或者重要位置不够精细。建议在建模前先划分出关键模拟区域，比如边坡顶部、基坑底部、隧道内壁等，再对这些区域单独加密处理。用zone densify可以在指定区域提高网格密度。
3、配合Draw工具实现图形化分块。如果你对命令操作还不太熟，也可以借助FLAC3D自带的绘图模块。在“Draw Zone”界面中，你可以手动绘制不同体块，然后使用可视化面板设置划分方式，软件会自动转换成命令行结构生成网格。适合初学者或不熟悉脚本操作的人。
4、导入外部网格结构。有些用户在Rhino、Griddle或者其他CAD工具中已经建立好了结构体，那么可以导出为STL或.f3grid格式，再导入到FLAC3D中。这些文件内部已经包含面片信息，软件可根据这些几何关系自动划分网格。导入后需再运行zone generate from-geometry转换为实际可计算单元。
5、避免生成不规则结构。划分网格最忌讳的就是单元比例失衡，比如细长条、极小角度等。用完划分命令之后，建议用zone check quality检查网格是否存在质量问题。如果有低质量单元，可以使用zone clean命令做一次自动优化，也可以手动删除重建。
二、如何控制网格密度和质量
很多人网格划分完了之后，图形上看着还挺漂亮，但一跑模拟就卡，或者结果不稳定，甚至直接报错崩溃。其实，这些问题背后，大多都是网格密度或质量控制不到位。这个环节看起来不起眼，但直接影响计算速度、内存占用、结果可信度等核心指标。
1、根据区域复杂度调整密度。不是所有地方都需要高密度网格，一些结构简单、受力变化小的区域可以使用粗网格来节省资源，而像开挖区、边界交界处、载荷施加点这些重点位置，则应使用加密网格。这种“差异化划分”策略既能保证计算效率，又不会牺牲精度。
2、手动设定划分参数。在执行zone generate brick时，你可以通过设置size-x、size-y、size-z来控制三维方向上的划分数量。比如你建了一个10m × 5m × 3m的砖体，可以按zone generate brick size (10,5,3)来设定每个方向的单元数，这样划分就非常均匀、合理。
3、避免单元高宽比过大。单元如果是长条形，比如宽只有0.1m但长有10m，那这个单元在计算中极容易产生数值不稳定，甚至带来极端的误差。通过检查aspect ratio可以判断网格结构的合理性，一般推荐高宽比不要超过3:1。
4、控制结构连续性。如果两个区域中间存在裂缝或者未连接单元，那计算时FLAC3D会将其视为独立结构，不参与相互作用。这种“断链”问题可以通过zone join命令将面或点合并，确保结构整体性。
5、利用自动网格优化功能。在Griddle或FLAC3D内部，都有自动网格优化模块，可以设置目标参数，比如最小单元尺寸、最大角度等，让软件自动清理扭曲、重叠、孤立单元，提升整体质量。虽然这个功能不能代替人工判断，但在大规模模型中确实省时省力。
三、FLAC3D网格结构如何影响计算收敛和结果稳定性
当模型网格划分完、密度控制也做得差不多了，很多人就迫不及待要点“Run”，但结果却是数值发散、收敛失败，甚至弹出各种看不懂的报错窗口。这种情况，其实有很大一部分原因就是网格结构本身对数值稳定性的影响。你没看错，划网格不仅仅是几何层面的事，它还会从根本上影响计算逻辑。
1、网格单元的结构决定力学平衡的收敛速度。如果网格结构不规则，尤其在节点附近产生过密集的交汇点，会导致载荷分布不均，从而使得FLAC3D无法在规定步数内完成残差平衡。这种情况只能通过重新优化划分结构，比如使用过渡网格带来缓解。
2、网格大小决定计算精度。理论上网格越细，结果越精确，但代价是计算资源暴涨，尤其在三维模型中，每增加一层细分，单元数就可能几何级增长。所以，推荐在早期调试阶段使用中等密度网格，等模型稳定后再进行加密处理，避免初期调参成本过高。
3、质量差的网格容易出现“虚假应力集中”。有些用户发现模型明明是对称结构，结果应力图却一边高一边低，或者出现异常的“峰值”点，这其实大概率是因为某处网格扭曲导致的数值畸变。可以通过残差图对比或切面视图逐层排查。
4、边界网格结构影响边界条件的施加效果。如果边界处单元过大，或者结构不完整，会导致加载失效或者受力不均。解决方案是边界处使用“加密网格带”，并尽量使用规则结构分布，如矩形网格、规则四面体等。
5、稳定性不佳时使用减载策略。在碰到收敛失败时，可以考虑适当减小初始载荷值，逐步加载，并观察残差值曲线的变化，从而判断是否是网格引起的问题。如果残差变化不稳定，多数可以归结为结构失稳或网格质量差。
总结：
不管你是新手还是老用户，面对FLAC3D这类专业的数值模拟软件，最不能轻视的就是网格这一步。真正搞清楚“FLAC3D 网格如何划分 如何控制网格密度和质量”这个问题，不是靠一次划分就能搞定的，而是得从建模思路、结构规划、命令运用、质量检查到结果分析全链条掌握。每一块网格的形状、大小、连接方式、位置，都会在数值模拟中产生影响。做得好，你的模拟会又快又准，做得差，不但浪费资源，结果也经不起推敲。网格划分不是形式，是整个工程仿真的根基，务必重视。
