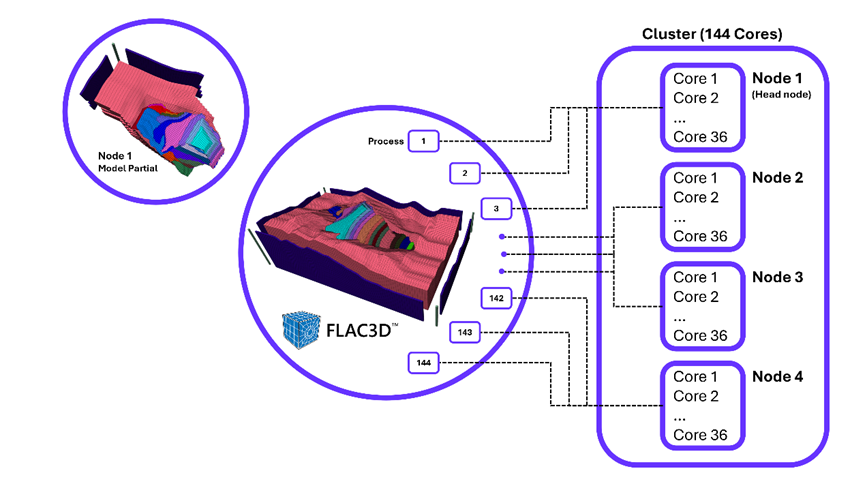

在FLAC3D的模拟过程中，建模、划网格、定义材料这些步骤确实很重要，但真正决定模拟能不能跑得下去、结果靠不靠谱的核心往往是边界条件的设置。很多人拿到模型之后光顾着搭几何、调材料，却忽视了边界的处理，结果一运行，不是漂浮结构要么变形发散，要么根本无反应。FLAC3D之所以被称为专业级数值分析工具，不是因为它有多么“好看”，而是因为它能真实地把边界约束、加载条件、复杂工况这些现实中的难点还原出来。所以本文会围绕“FLAC3D 边界条件如何施加 如何模拟复杂边界条件”这两个主题展开，最后再补充一个对模型边界响应评估的关键技巧，帮你真正把“边界”这件事做清楚、做到位。
一、FLAC3D 边界条件如何施加
在FLAC3D里，边界条件就像是一个无形的框架，它控制着模型的稳定性和整体受力状态。不管是支撑、固定、施加位移、加载应力，甚至流体边界，统统都得通过清晰、精准的边界定义才能实现。你只要漏设一个方向，结果可能就会完全跑偏。
1、了解常用边界类型。最常见的是三类边界条件：位移约束（fix）、速度边界（velocity）、力边界（stress/load）。比如你要固定底部，通常会设置为零速度；如果要模拟地层沉降，就需要给某个面施加一个负向的Y轴速度。
2、设置位移边界的基本命令。在命令行中，常用如下方式：
zone face apply velocity-y 0 range position-y 0
这段话的意思是将Y=0平面上的所有zone面，在Y方向上的速度设为0，等于做了一个垂直向的固定支撑。如果你还要在X、Z方向固定，继续增加参数即可。
3、定义受力边界。例如要在顶部施加一个恒定的压力，可以写成：
zone face apply stress-normal -100e3 range position-y 10
这表示在Y=10的平面上，沿法线方向施加一个-100kPa的压强。注意方向要和坐标系对应，否则容易出现载荷反着施加的情况。
4、施加剪切或水平方向位移。在边坡、隧道模拟中，经常需要横向推力或移动边界，这时可以用：
zone face apply velocity-x 0.01 range position-x 0
表示在X=0的边界上施加一个0.01m/s的水平速度。
5、组合边界处理。实际中，边界通常是多条件叠加的，比如底部是全固定，左右是只允许竖直方向变形，顶部还要施加一个加载。你就要结合多个命令分层定义，并且确保边界之间无矛盾，比如不能在一个面上同时定义速度和应力，那样会被软件判为冲突。
6、使用图形界面设定辅助操作。如果命令不太熟练，也可以在FLAC3D的GUI界面中，选中面后右键点击“Apply Boundary Condition”，然后选择施加速度、应力、力等类型，按对话框设定即可生成对应命令。
二、如何模拟复杂边界条件
现实工程项目里的边界情况从来都不简单，尤其是那些涉及地下水、分阶段开挖、接触面滑动、荷载时变的问题，一两个命令根本搞不定。这时候你就得掌握更复杂的边界模拟技巧，把现实场景还原到FLAC3D里。
1、处理非匀质边界载荷。有时候边界压力不是统一值，而是随位置变化的，比如竖向应力随深度增加。这类情况可以通过定义FISH函数来动态赋值：
fish define stressfunc
local y = pos.y
stressfunc = -10e3 * y
end
zone face apply stress-normal fish stressfunc range position-y 0
表示随着Y方向增加，每米施加10kPa的竖向压强。
2、模拟分阶段加载。像深基坑、隧道施工这种，加载不是一次完成的，而是分阶段、分时间进行。你可以通过model cycle与中断命令结合，先运行第一阶段模型，施加第一层边界，再中断加载后设定第二阶段边界条件，再继续运行模拟。
3、引入接触面边界。FLAC3D支持通过“interface”模块建立接触面，这样可以模拟滑移、摩擦、脱空等复杂工况。常用于地基与基础、结构与岩体的界面模拟。你可以用：
interface create by-face range group 'foundation'
创建一个接触面，再定义法向和切向强度、摩擦参数等，形成真实可滑动或分离的边界。
4、水压力与渗流边界。模拟地下水或孔隙压力时，不是简单的应力加载，而是涉及渗流边界条件。你需要设置孔压边界，比如：
zone water plane y 0 gradient 0.1
表示在Y=0的平面设置一个水头边界，沿Y方向有0.1的梯度，模拟渗流过程。
5、温度、蠕变等多物理场边界处理。在热-力、力-化等耦合模拟中，边界也不仅限于力学层面，而涉及热通量、温度边界或化学扩散边界。这类情况需要启用对应模块，例如热分析模块，然后设定：
zone face apply temperature 30 range position-x 0
模拟X=0面上的恒定温度。
6、FISH语言动态控制边界状态。在动态模拟中，例如滑坡启动、震后应力释放，你可能需要边界条件在一定条件下自动切换。这时可以用FISH语言写一个判断函数，比如位移达到某值后解除边界约束，从而模拟真实的动力响应。
三、FLAC3D边界条件对模型结果的影响及常见错误修正技巧
边界条件施加完成后，很多人就以为“万事大吉”，殊不知有些微小的边界设置问题，会导致模拟出来的结果完全失真甚至报错崩溃。这一节我们来重点说说这些细节，以及怎么用FLAC3D内置工具去判断、修正这些问题。
1、边界设错方向导致力反向。这个是最容易发生的情况，比如你本来要在顶部施压，却选错了“法向方向”，结果压力往模型外施加，导致模型往上鼓包。判断这种问题可以通过“显示应力矢量”图来观察力的方向是否合理。
2、边界不完全约束导致“漂浮模型”。如果你忘记约束某个方向的自由度，比如Y方向位移没设为0，结果整个模型会出现“漂移”，运行时残差值一直不收敛。此时查看模型动画，一般可以明显看出结构整体移动，而不是单点变形。
3、边界冲突造成无法运行。有些人一边在底部施加固定位移，一边又加了一个法向应力，两者冲突，FLAC3D会直接中止计算。这个问题需要在命令逻辑上避免，确保一个面只接受一种边界类型。
4、通过残差曲线评估边界合理性。FLAC3D运行时会生成残差曲线图，你可以观察在加载初期是否存在突然上升，或者长期无法降低的现象。残差不降很可能是边界设置逻辑错误，比如固定太多，系统无法释放内应力，导致“超约束”。
5、结果解释中结合应力分布图与边界方向图分析。通过plot命令中的“stress contour”结合“boundary vector”，可以观察边界对整体应力场的影响，是否出现应力集中区或异常剪应力带。这种方法可以快速验证边界设置是否造成了应力不合理集中。
6、边界灵敏度分析建议。在正式模型前，可以做一个边界条件灵敏度分析，设置多个边界组合方案，比较模拟结果对边界设定的响应差异，从而选择最合适的边界施加策略，提升仿真精度。
总结：
工程模拟里，几何是骨架，材料是血肉，而边界条件就是整个模型运行的“神经系统”。真正理解和掌握“FLAC3D 边界条件如何施加 如何模拟复杂边界条件”这两个关键问题，不只是会写几条命令那么简单，而是要具备把工程实际中的支护、加载、流体边界、滑动接触这些工况变成数字语言的能力。你设定的每一条边界条件，不仅影响计算是否稳定，更决定着你的模拟结果是不是贴近实际。如果你想让FLAC3D发挥它应有的作用，边界条件一定是你必须死磕透的那一步。
