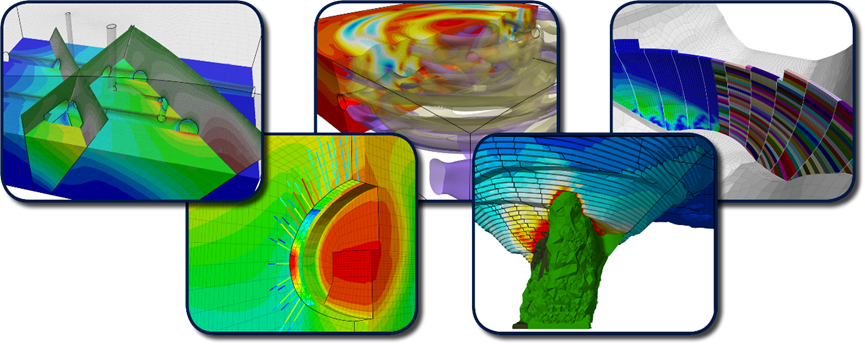

不管是在地下开挖、边坡稳定、隧道施工,还是深基坑分析,只要涉及岩土类数值模拟,FLAC3D就是绕不开的“硬核工具”。但真正让这个工具有用、靠谱、贴合工程实际的,不是模型看起来多漂亮,也不是网格多么细密,而是材料本身的行为定义。简单说,材料属性怎么设,它在力学里的表现就怎么模拟。你设错了,模拟再精准也只是“纸上谈兵”。这也是为什么很多人在使用FLAC3D的时候,总是卡在“FLAC3D 材料属性如何定义 如何自定义材料本构模型”这两个步骤上。下面我们就来讲清楚,这两个关键问题到底该怎么搞清楚、做明白,最后再延伸讲一个和材料相关但常被忽视的部分,保证你看完之后不再一脸懵。
一、FLAC3D 材料属性如何定义
定义材料属性这事,说白了,就是告诉FLAC3D这个区域里的土或岩到底该怎么“受力”。不同的材料、不同的加载方式,力学响应完全不同。你要是设置不对,别说仿真可信度,连模拟能不能跑下去都成问题。所以理解FLAC3D里材料属性的定义机制,是任何一个项目能不能做起来的前提。
1、明确使用的材料模型类型。FLAC3D内置了多个材料模型,包括弹性模型、Mohr-Coulomb模型、Hoek-Brown模型、双线性剪胀模型、弹塑性模型等等。每种模型都有适用范围,比如Mohr-Coulomb适合土体、边坡分析,Hoek-Brown适合裂隙岩体,弹性模型适用于线性响应分析。你要先搞清楚你的工程材料是哪类,再选合适的材料模型。
2、设置模型区域属性。在FLAC3D中,材料不是全局定义的,而是分区域分配。每个zone可以被赋予不同的group,然后对这些group进行材料定义。常见用法是通过脚本给group赋值,例如:
zone group 'sand' zone cmodel assign mohr-coulomb range group 'sand'
这段代码表示将“sand”组的zone指定为Mohr-Coulomb模型。
3、指定材料参数。不同模型的参数数目和含义也不同,比如Mohr-Coulomb模型需要输入内摩擦角、粘聚力、杨氏模量、泊松比、剪胀角等,而弹性模型只需要模量和泊松比。你可以通过以下命令定义参数:
zone property bulk=1.2e8 shear=6.0e7 friction=30 cohesion=5000 tension=10000 range group 'sand'
这表示对“sand”这个group设定体积模量、剪切模量和强度参数。
4、注意单位系统。FLAC3D默认单位是以SI制为准,也就是m、N、s。如果你输入的参数是kPa或者cm,要小心单位换算问题。不少模拟结果错误其实就出在单位搞错了,导致材料刚度完全不符合现实。
5、使用GUI辅助填参。如果你对命令不熟,也可以用FLAC3D的图形界面。在“Model”面板中点击zone,右键设置material,在弹出的窗口里可以选择材料类型和填写参数,非常适合初学者上手。

二、如何自定义材料本构模型
有些时候,内置的材料模型并不能完全满足你对材料行为的需求,尤其是在非线性、大变形、蠕变等复杂情况下。这时候你就得自己动手,自定义一个本构模型。虽然听起来有点吓人,但只要掌握基本逻辑,FLAC3D的扩展性其实非常强。
1、使用FISH语言编写材料模型。FLAC3D支持用自带的FISH语言来拓展材料行为,你可以通过定义材料响应函数,实现应力-应变关系的自定义。比如,你可以写一个本构函数来描述粘弹性材料在不同应力水平下的时变响应,然后挂接到某个zone上运行。
2、启用UDM(用户定义材料)模块。FLAC3D提供了专门的UDM功能,允许你在C/C++语言中编写自己的材料模型。这个方式比FISH语言更高效,运行速度也更快。你需要先配置好C++编译环境,然后编写一个继承自FLAC3D基类的材料类,实现里面的各类响应函数。
3、将UDM模型挂载进FLAC3D。编写完C++材料模型后,需要通过Itasca提供的接口进行编译,生成DLL动态链接库,再在FLAC3D中通过model configure udm
命令加载。加载成功后,可以用zone cmodel assign
将该模型指定到zone中使用。
4、验证自定义模型的准确性。写完一个材料模型之后不能马上用在工程项目中,要先做单元测试,验证模型的力学响应是否符合预期。常见做法是做一个简化的单元压缩试验,观测应力-应变曲线是否和设定相符。如果有偏差,需要回头调整本构函数。
5、记录和保存模型配置。自定义材料模型不容易,需要把模型文件、参数设置、测试结果等全部整理归档,这样后期复现项目或做对比研究时才方便调用。如果团队共享,也方便别的工程师复用和维护。
三、FLAC3D材料参数敏感性分析与仿真稳定性控制技巧
材料参数一旦设定完就算结束了吗?其实远远不是。在实际仿真中,很多模型运行失败、结果不稳定,其根源都可以追溯到材料参数设置不合理。所以,做好敏感性分析和参数稳定性评估,是材料定义之后的必经之路,也是模型可信的关键保障。
1、识别关键控制参数。不同材料模型里,某些参数对结果影响特别大。比如在Mohr-Coulomb模型中,摩擦角和剪胀角对塑性区发展有直接影响,杨氏模量影响结构刚度,而泊松比则影响体积变形。搞清楚哪些参数是关键变量,有助于集中精力调参。
2、进行单因子参数扰动测试。设定一个稳定运行的基础模型后,可以逐项改变某个参数值(比如将摩擦角从30度改到32度),观察计算结果的变化。这种方法可以直观反映参数对结果的敏感程度,特别适合做设计工况包络分析。
3、注意参数间的耦合关系。有些参数不是独立存在的,比如体积模量和剪切模量之间有转换关系(可由杨氏模量和泊松比推导),若设置不合理,会导致材料反应逻辑出现冲突,进而影响仿真稳定性。
4、使用仿真残差图辅助判断。FLAC3D提供残差监控图,可以观察每一步计算中结构是否平衡。若某些参数设定过大或过小,会导致残差剧烈波动甚至发散,通过监控这个曲线,可以及时发现材料设置问题。
5、结合实际试验数据校准参数。仿真最终是为了贴近真实,所以建议尽可能结合三轴试验、直剪试验等现场数据来反推参数值,再进行FLAC3D建模。可以通过拟合曲线或反演技术,获取更精准的输入,提升模型可信度。

总结:
很多人总以为仿真建模是拼几何、拉网格,结果搞了一整套模型出来,却因为材料设置不对,导致模拟结果偏差巨大甚至计算失败。其实从根本上讲,FLAC3D的真正能力体现在“材料定义”这一层。只有你把“FLAC3D 材料属性如何定义 如何自定义材料本构模型”这两个问题吃透,才能让模拟既精准又稳定。而这个过程不仅是一个操作技巧,更是一种理解材料行为、掌握物理机制的过程。每一个材料参数背后,都对应着现实中的力学规律;每一段本构模型的曲线,都是你工程判断的逻辑基础。别低估这一步,它决定了你的模拟是不是只是“看起来很专业”,还是“真能用于工程”。
