在岩土工程的模拟领域里，如果说重力分析是打地基，那地震动力分析就是“上天”。因为一旦引入地震波，那模型就不再是稳态的了，而是充满非线性、动态响应和耦合效应的复杂系统。想用FLAC3D做地震模拟，不光得知道波怎么来、结构怎么动，还得在建模环节就把“波传播的路径、结构的动态响应、土层的减震效应”这些都提前考虑进去。对于很多人来说，建一个静力模型不难，但要搞清楚“FLAC3D 如何建立地震动力模型 如何模拟地震波传播和结构响应”，才是从初级用户迈入高级模拟工程师的关键一跳。我们下面就从建模出发，把这件事完整讲透，并在第三段落拓展介绍如何设置边界吸收、非线性材料响应以及工程中的常见误区，帮助你真正构建出一个能“跑地震”、看得懂、信得过的动力模型。
一、FLAC3D 如何建立地震动力模型
动态模拟最怕的不是算不出结果，而是模型逻辑错了，一开始就设歪了方向。在FLAC3D中做动力模型，不是你建个模型加个加速度输入就算完了，而是要从计算逻辑、网格密度、时间步长、阻尼模型等多个角度精细推敲。搞错一个，后面全乱。
1、选择合适的模型尺寸和边界形式。地震模拟对边界极其敏感，不像静力问题可以随便给一个约束就完事。动态模型底部要能吸收地震波，左右边界要避免反射干扰。建议模型底部距离结构基础5倍结构高度以上，左右边界最少保留10波长宽度。
2、创建分层地基结构。使用zone generate生成计算体后，根据地层厚度分层建模，用group设定材料区域，比如：
zone group 'fill' range position-z 0,-5 zone group 'clay' range position-z -5,-15 zone group 'rock' range position-z -15,-50
方便后续设置不同层的动力参数和阻尼。
3、启用动态模块与时域求解器。在FLAC3D中，必须使用显式动力学模块才能进行地震模拟，命令如下：
model dynamic active on
同时设置合适的时间步长（FLAC3D默认自动，但你也可以用model dynamic time-total和model dynamic time-step进行控制）。
4、设置自由场边界和粘弹性阻尼层。地震模拟最怕反射波干扰，因此边界必须“吸收”波。可以使用FLAC3D提供的free field和quiet边界：
zone face apply quiet range group 'left' 'right' 'bottom'
或者使用free field create命令自动生成自由场土层，实时同步边界响应。
5、导入地震波信号并施加输入。地震动输入可以是加速度时程、速度时程或位移时程。FLAC3D支持文本导入格式，一般如下：
model dynamic load file='wave.txt' type=velocity
zone face apply dynamic-velocity=1 range group 'bottom'
如果是三向波输入，要分别处理三个方向的波形文件，分配到模型的不同边界。
6、定义土体动力参数和阻尼模型。土层材料要加入动剪模量、阻尼比、最大应变、泊松比等，常见本构模型如弹塑性模型+Damping：
zone property bulk=5e7 shear=2e7 density=1800 zone dynamic damping dashpot=1e5
也可使用Rayleigh阻尼或者FISH自定义频率相关阻尼。
7、设置初始静应力场作为动力分析起点。地震不是凭空产生的，它叠加在已有的静应力场上。先进行静力重力加载：
model gravity 9.81
model solve
model save 'static_finish.sav'
然后再从这个状态切换到动力模式加载地震波。
二、如何模拟地震波传播和结构响应
搞懂了模型怎么搭，那核心就在于地震波进来了以后，结构是怎么响应的，土体是怎么“过波”的，破坏又是从哪里开始的。FLAC3D的优势就在这，它能把波的传播路径、加速度的变化、变形带的扩展全过程可视化出来，只要你设置得当。
1、监控地震波传播路径与幅值衰减。利用history命令在不同深度、不同位置设置加速度点，如：
zone history acceleration-z position (0,0,-5)
zone history acceleration-z position (0,0,-15)
可以绘制出地震波随深度传播的波形图，从中看出幅值放大或衰减、共振点等信息。
2、分析结构顶点与基础的响应差异。对于有结构模型的场景（如桩基、挡墙、地铁隧道等），可设置节点加速度记录，计算放大系数：
structure history acceleration-x node-id 1
structure history acceleration-x node-id 21
用高低两点加速度比判断结构放大效应。

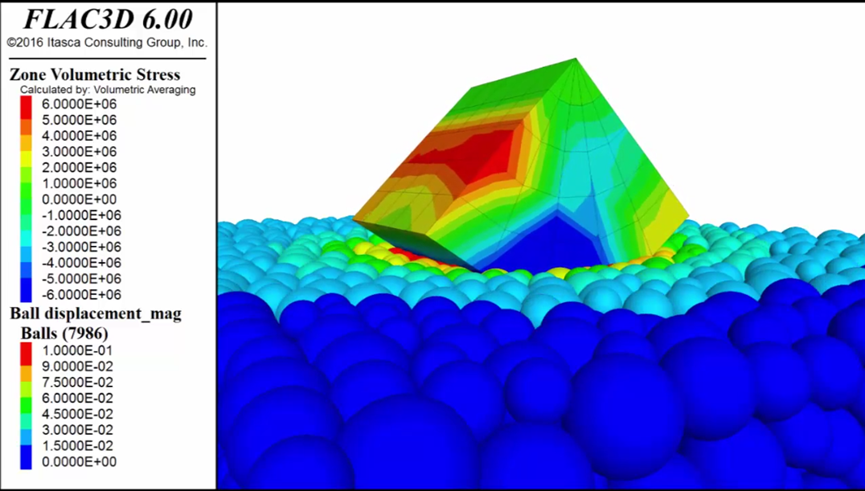

3、输出速度、位移云图。通过Plot模块可设置动态显示：
acceleration contour
velocity vector
displacement magnitude 这些图能直观显示不同时间段内的波动路径和最大响应区域。
4、识别破坏区域和塑性发展趋势。使用zone plasticity图层可以在动态模拟过程中追踪土体何时何地屈服，进而判断滑移面、破坏带是否形成，特别适用于滑坡、软土地震液化等问题。
5、结合频谱分析理解响应频率。FLAC3D导出的加速度数据可用MATLAB或Excel进行FFT分析，得出响应频谱。这样可以判断是否与输入波频率发生共振，为后续优化设计提供依据。
6、设置结构与土体相互作用关系。动态模拟中结构与土体不能直接刚性连接，建议使用interface或者非线性接触面：
interface create by-face range group 'foundation_interface' interface property friction=35 stiffness-normal=1e8
实现真实的动力耦合。
三、地震模拟中吸收边界、非线性响应与常见误区
把模型搭好了、波也加上了，图也出了，有些人就开始松口气了。但真正想让模拟结果具有“工程说服力”，你还得弄清楚几个关键：吸收边界到底起作用了没有？非线性材料是不是生效了？是不是哪里设置得看起来“对”但实际上并没有参与计算？
1、吸收边界设置失误的常见表现。很多人加了quiet边界但没生效，原因可能是边界位置不对、模型没加自由场、没有匹配阻尼系数。建议对比加边界和不加边界下的history响应曲线，如果有明显反弹或反射，说明边界吸收失败。
2、非线性材料模型形同虚设。FLAC3D默认材料是弹性的，如果你忘记使用Drucker-Prager、UBIQUITOUS-JOINT等塑性模型，那地震再大模型也不会“坏”，只会弹性来回摆。务必检查：
zone property cohesion=20 friction=30 tension=1
这些参数是否设置，以及是否启用了塑性求解器。
3、时间步长太大导致响应错位。动力分析对时间精度要求极高，FLAC3D默认使用CFL条件自动控制，但模型密度、刚度设置会影响其判断。建议人工设置步长控制：
model dynamic time-step fix 1e-4
以保证响应频率与地震波匹配。
4、加速度输入方向错误。波向必须与结构实际受力方向一致，否则响应结果可能完全错位。一定要明确输入波的方向轴、模型坐标系、加载面之间的对应关系。
5、忽略初始应力场的影响。有些人直接在“裸模型”上施加地震波，结果和加上初始重力后的模拟完全不同。这会导致波传播路径不真实、响应幅值不合理，切记必须先建立完整的静应力场。
6、输出数据过少难以判断稳定性。建议在不同位置、不同深度、多点记录加速度、位移、速度、剪应力等关键指标，避免单点判断造成误判，特别是在结构存在空间异步响应的情况下。
总结：
地震模拟这件事，在FLAC3D里既是一门技术，也是一种艺术。它不只是跑波动方程、出几张动画图，而是真正去模拟“一个结构在地震来临时是怎么和地基一起跳舞”的过程。你要做的，是构建一个既合理又严谨、既真实又能还原机制的数值模型。彻底掌握“FLAC3D 如何建立地震动力模型 如何模拟地震波传播和结构响应”这套逻辑，不仅能让你算得准，更能让你说得明白、讲得透彻，在项目评审、论文答辩、方案验证中，都能自信地拿出模拟结果为你背书。这不仅仅是模拟技术的提升，更是你岩土思维方式的进化。
