桩基础是岩土工程中非常常见的一种基础形式，从房建到桥梁、从港口到高层建筑，几乎哪里有软土，哪里就有桩。桩基础好不好，往往不在于桩本身多粗、多深，而在于桩和周围土体之间是否真正“配合得好”。而这种“桩土相互作用”，用传统力学公式去描述很难真正说清楚，用FLAC3D这类基于数值模拟的工具，反而更有优势。不过，用FLAC3D做桩基础不是一键生成的事，它需要你从模型构建、材料设置、接触面布置再到加载与输出全流程都得讲究。下面咱们就围绕“FLAC3D 如何建立桩基础模型 如何模拟桩土相互作用”这个主题，把这件事拆开细讲，最后再扩展一段，聊聊不同类型桩（比如摩擦桩、端承桩、群桩）的建模策略和仿真要点。

一、FLAC3D 如何建立桩基础模型

想用FLAC3D做一个靠谱的桩基础模型，第一步就是得搭出一个既能承载真实土体分布，又能嵌入桩体结构的三维计算区域。这个过程不能偷懒，因为桩在土中很“敏感”，稍有细节不到位，计算就容易跑偏。

1、确定建模范围和边界条件。桩基础模型一般以单桩或群桩为核心，计算区域大小建议设置为桩长的5倍（横向）和2倍（深度）以上，才能有效避免边界干扰。比如一个20米长的桩，模型宽度建议在50米以上，深度建议超过40米。

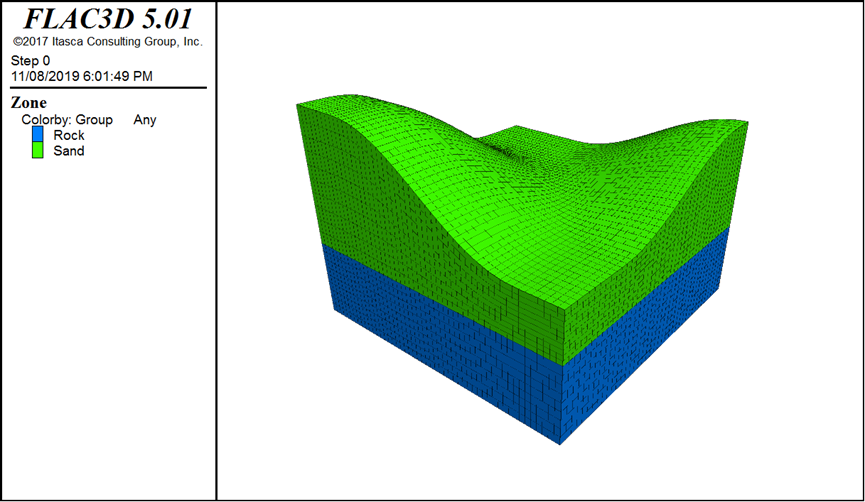

2、分层定义地基土体。用zone generate brick生成基础体块后，根据土层划分用group方式分层，比如：

zone group 'fill' range position-z 0,-3 zone group 'clay' range position-z -3,-15 zone group 'sand' range position-z -15,-40

确保后续可以给不同地层赋不同材料模型。

3、设置桩体位置与结构模型。可以直接在土体模型中“削除”桩位空洞，再插入结构单元。或者使用FLAC3D结构模块中的structure pile命令定义桩体。例如：

structure pile create by-line (0,0,0) (0,0,-20) structure pile property young=3e10 area=0.05 inertia=2e-5

这段代码定义了一根20米长的桩体，并给出了刚度、截面信息等。

4、定义桩土相接区域的group。这一步很关键，后续需要给桩与土之间的交界处布置接触面，必须先给桩侧周边土体分组，比如：

zone group 'pile_soil_interface' range cylinder (0,0,0) (0,0,-20) radius 0.3

将桩周0.3米范围内的土体设为一个组，方便后面定义interface。

5、施加重力与边界约束。三维模型下边界固定三向位移，侧边固定水平位移，上表面自由，设定重力场：

zone face apply velocity-z 0 range position-z -40 zone face apply velocity-x 0 range position-x 0 model gravity 9.81

然后通过model solve让系统平衡重力应力场，为后续加载打基础。

6、保存初始状态。平衡完成后保存模型状态，这个状态是加载桩顶荷载的起点：

model save 'pile_initial_state.sav'

二、如何模拟桩土相互作用

桩基础的“好戏”其实都在桩和土之间的那一圈“过渡区”，那里的摩擦、黏结、滑移、破坏决定了荷载到底传到哪、传得稳不稳。所以会不会建模型是一回事，能不能模拟出真实的“桩土相互作用”，才是FLAC3D使用的核心技能。

1、创建接触面模拟桩土界面。FLAC3D提供interface模块，可以用来模拟桩与土之间的摩擦滑移关系。基本命令如下：

interface create by-line (0,0,0) (0,0,-20) interface attach range group 'pile_soil_interface' interface property stiffness-normal=1e8 stiffness-shear=1e7 friction=30

这里将桩体和其周围土体通过一个摩擦面相连，可以传递剪应力，但在达到极限后可以滑移、分离。

2、设定桩体为结构单元。桩通常采用结构梁或桩单元建模，具有刚度、质量、截面信息。如果使用pile结构单元，还可以定义与土体的连接刚度，控制剪切传递效率。

3、模拟桩顶荷载或沉降控制。桩顶可以施加集中力或沉降位移，模拟实际工况：

structure node apply force-z -1e5 range position-z 0

或者用位移加载控制：

structure node apply velocity-z -0.01

后一种方式适用于静载试验模拟。

4、输出桩体反力、侧摩阻和位移数据。通过结构单元的history命令记录桩身响应：

structure history force-z node-id 1 structure history displacement-z node-id 1

也可以提取接触面剪应力变化，用于分析侧摩阻分布情况。

5、分析滑移带与塑性区分布。通过Plot模块中interface相关图层或zone plasticity图层观察桩周土体是否产生剪切滑移，从而判断桩土耦合状态是否进入极限。

6、比较不同接触参数对结果的影响。改变interface的摩擦角、切向刚度后对桩顶沉降、承载力的变化非常明显，适用于做敏感性分析或参数优化。

三、不同类型桩基础的模拟策略与建模技巧

桩基础不是千篇一律的，每种桩型在工作机制上都有差别，模拟的时候也得有针对性策略。比如端承桩主要靠桩尖传力、摩擦桩靠侧壁摩阻、群桩还有“桩间效应”，这些都得在FLAC3D中体现出来才算完整。

1、模拟端承桩时强化底端接触。端承桩主要靠桩尖与强承载层接触传力，建模时建议在桩尖下部设置刚性区域（如岩层），桩端区域单独分组，设置较高刚度。还可加一层底端interface控制端部破坏行为。

2、模拟摩擦桩时重视侧壁接触面建模。这类桩主要靠侧壁摩擦力承载，interface属性设置是关键：

正常刚度略高（1e8~1e9）

剪切刚度适中（1e6~1e7）

摩擦角和粘聚力真实反映土体黏结性

3、群桩模型需考虑桩间干扰。多根桩靠近时，土体压力和变形会互相影响。模拟时应：

保证桩间距≥3D（3倍桩径）以接近现场

不同桩之间建立独立结构单元

土体区域设足够范围，防止群桩“边界反射”效应

4、模拟复合地基时叠加刚性桩+软土地层。可以将桩体设置为高刚度结构单元，地基为软弱材料，同时设置桩土界面接触面，加载时可清晰看到承载转移路径。

5、对比不同桩型承载力变化。可设定相同荷载或沉降条件下，不同桩长、不同截面、不同布局的承载响应变化，绘制出沉降曲线、承载力曲线、剪应力图等，实现参数优选。

6、结合试验数据进行反演验证。如果有实测静载试验数据，可用FLAC3D进行反演分析，通过调整interface参数、材料参数等，实现模拟结果与实测曲线的拟合，大幅提升模型可信度。

总结：

做桩基础模拟，你可以选择只建一个桩、跑一组荷载、出一个位移图；也可以深入下去，模拟真实桩土接触行为、分析结构变形机制、还原极限状态下的滑移破坏。要想真正掌握“FLAC3D 如何建立桩基础模型 如何模拟桩土相互作用”，关键不是在命令多复杂、图做多花，而在于你是否真的理解桩在土中是怎么“活”的。FLAC3D给你的，是一套可以无限还原现场的建模能力，你得用这套能力，把桩土之间那看不见的“摩擦、抵抗、屈服、错动”模拟得明明白白，结果才能让人信服，模型才具备工程价值。
